停产型号,替换型号CL86D V4.0
具有示波器监测等功能;电流可以任意设置(0-8A 范围内);细分设定(200~51200 内)带散热风扇
● 可驱动86机座闭环步进电机;
● 脉冲响应频率最高可达 200KHZ;
● 工作电压范围覆盖24~80Vac, 36~110Vdc
● 支持脉冲/方向或双脉冲,接收差分和单端信号;
● 具有过流、过压以及位置超差等报警功能

在线均为含税价

数量
- +
支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝

在线选购

价格梯度:
1-20
¥499
>9:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 10 月销量 : 10
发货日:48小时内
单价:¥499

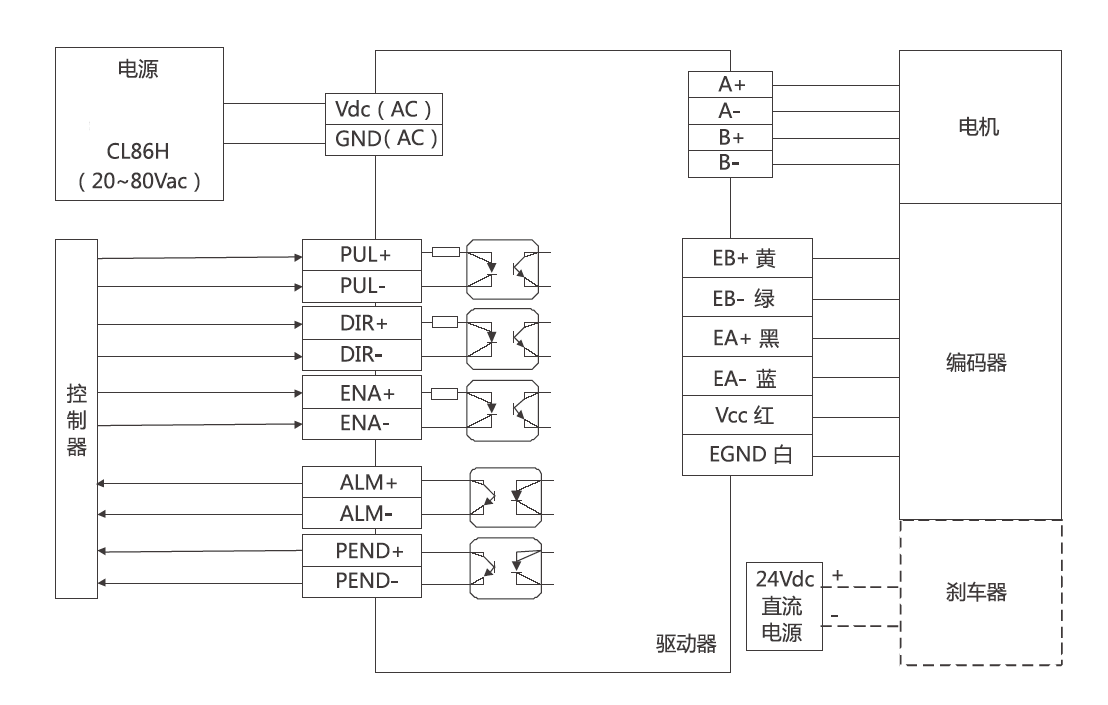

产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价


CL86H

雷赛高性能闭环步进驱动器

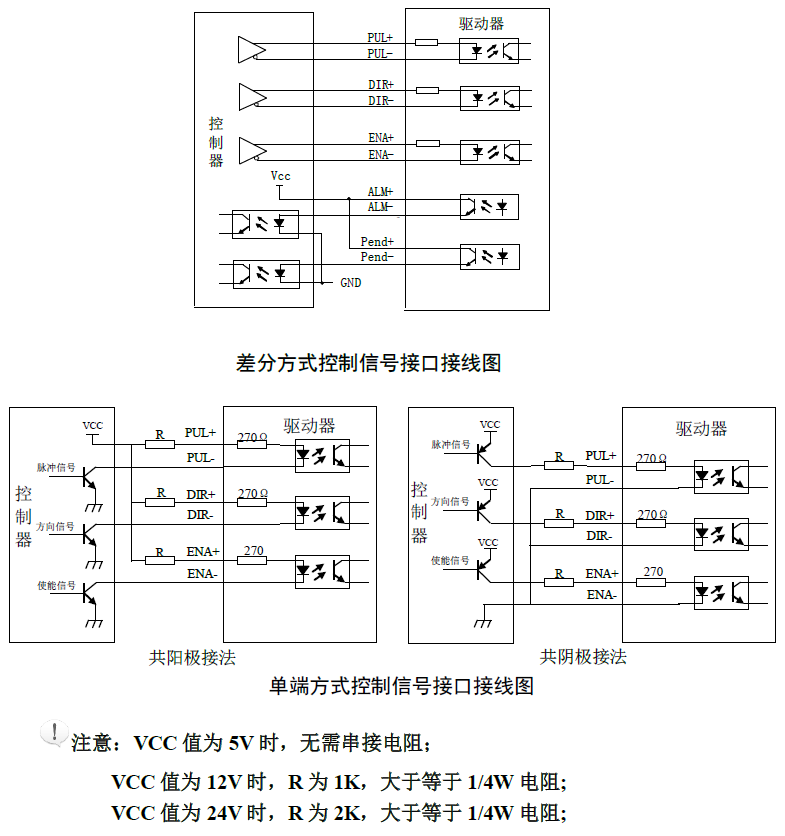

温馨提示: 控制信号电路在VCC 值为24V 时,需另接2K电阻才能使用,请您下单时在 订单备注栏 标注“需2K电阻”字样,以便我们为您配送;而VCC值为5V时不需要。




产品特性
型号 CL86H 相数 2
电流(A) 0-8 建议使用电压(VDC) 24-80VAC
36-110VDC
控制模式 脉冲 控制信号(V) 5
输入电压(V) 24-80VAC
36-110VDC
输出电流(A) 0-8

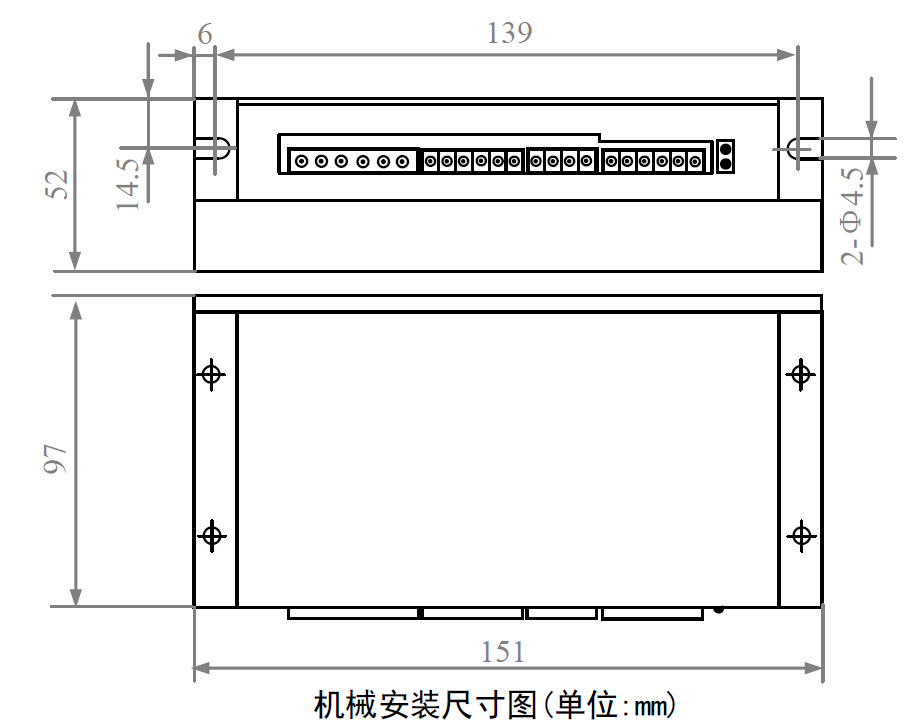

长 宽 高(mm) 151*97*52 低速抗振功能
抱闸输出 与到位信号输出口复用 报警输出
到位信号输出 滤波功能 有(上位机设定)
5/24V输入信号选择 单双脉冲选择
调试端口 数字量输入 3路
模拟量输入 重量(Kg) 0.6
安装方式 立式 工作环境温度(℃) 0-50
绝缘等级(MΩ) 100 认证类型

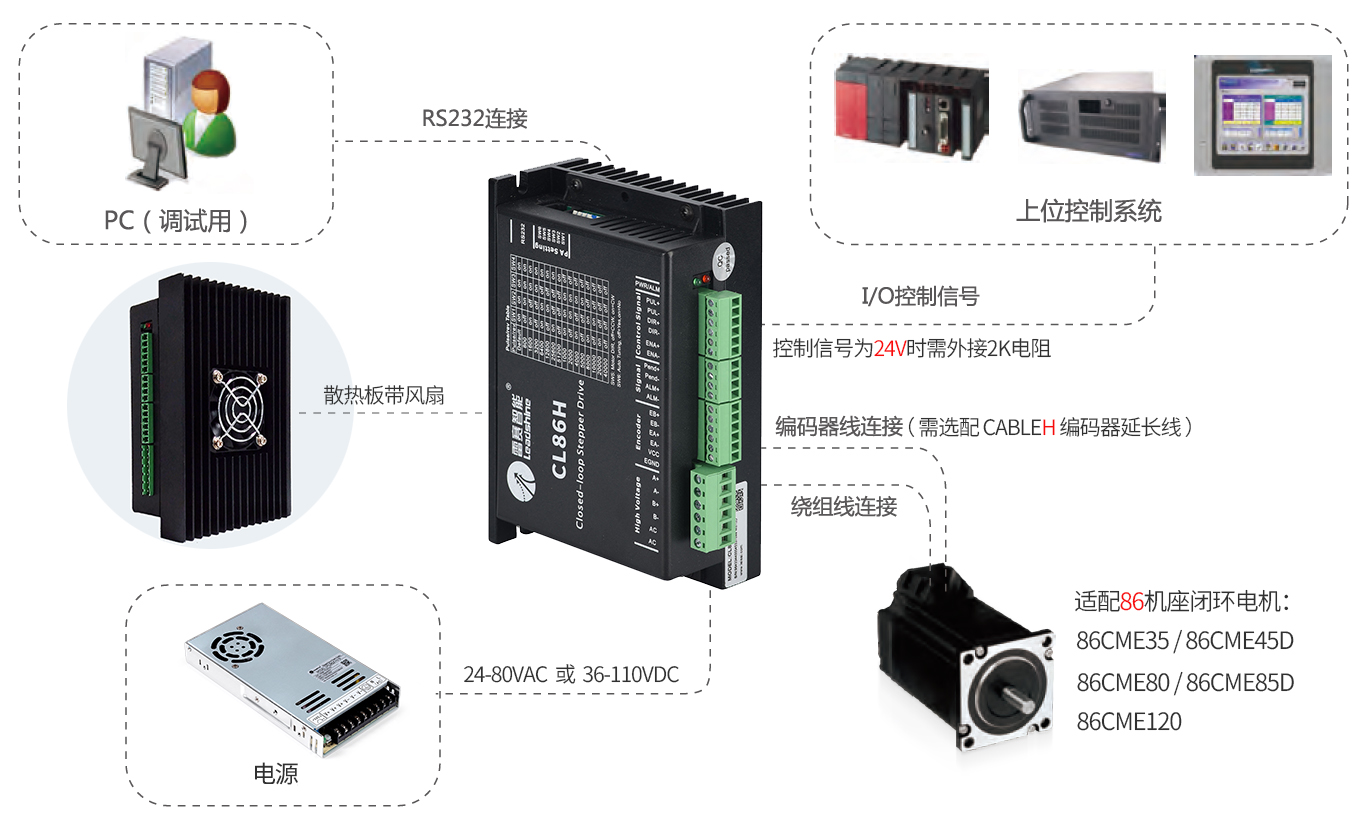

推荐配套电机 86CME35 /86CME45D /86CME80 /86CME85D /86CME120 其他 可适配86闭环带抱闸和防水系列

CL86H是雷赛公司基于十几年步进与伺服研发经验开发成功的一款新型闭环步进驱动器,采用最新专用电机控制DSP芯片和闭环控制技术,从而彻底克服开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。当然电机安装尺寸与传统的86系列步进电机完全兼容,传统步进驱动方案极易升级,并且成本仅相当于传统交流伺服系统的50%。
文件名称
文件类型
日期
下载
·CL1&CL系列闭环驱动器上位机软件
调试软件
2020-10-20
·CL86H使用说明书
产品手册
2020-09-18
·CL86H_3D模型
3D模型
2020-09-18
·CL系列闭环步进驱动器选型手册
产品手册
2020-09-16
