● 可驱动 57、60 系列闭环步进电机
● 含Z信号单端输出，与到位信号输出口复用

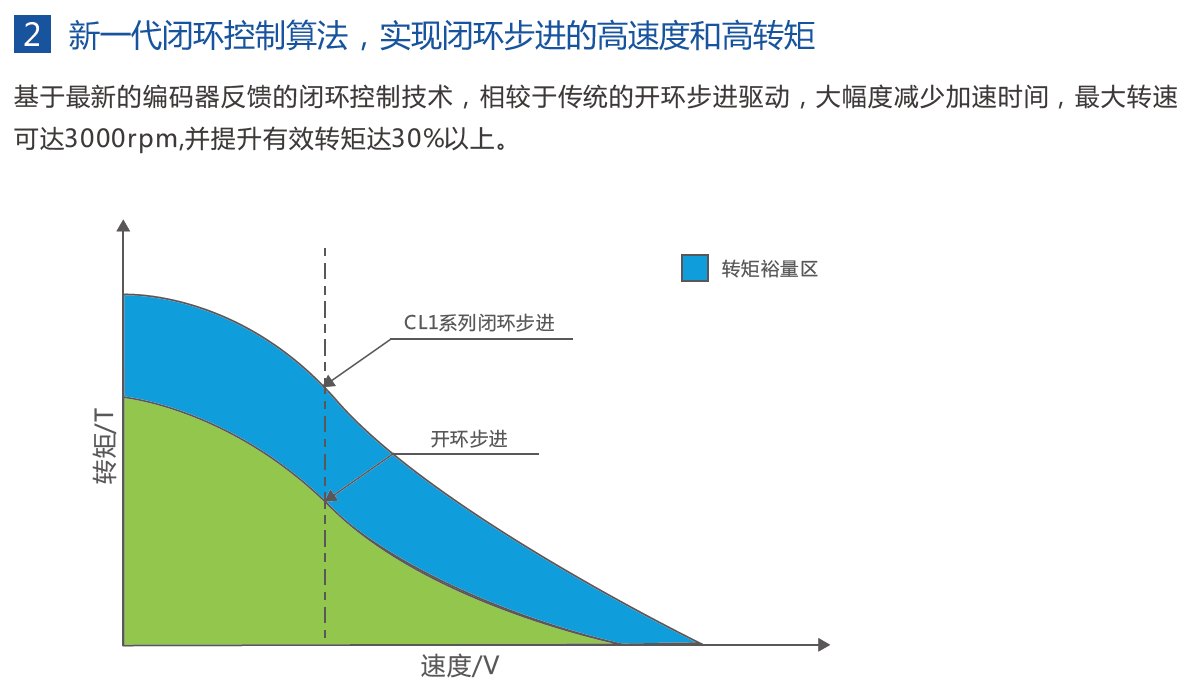

● 3000rpm最大转速，有效转矩比开环提升30%

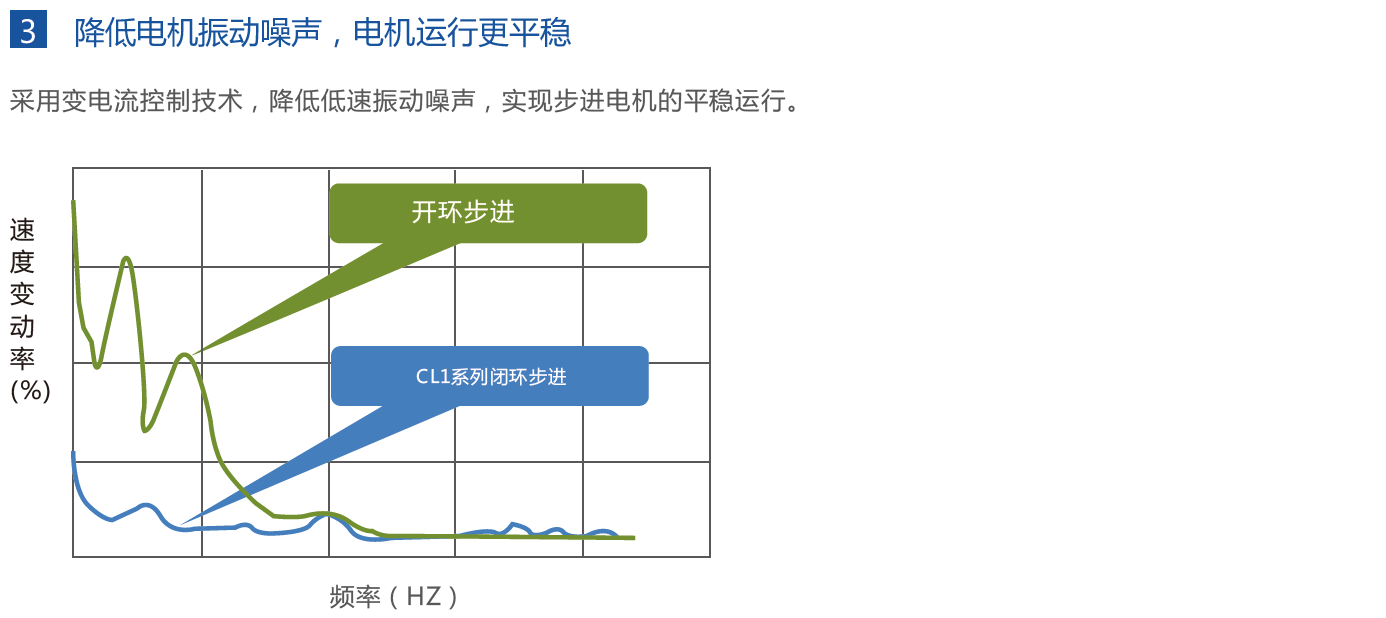

● 低速运行平稳，振动噪音低，拔插式接线
● 指令带宽 200KHz 和 500KHz 可拨码选择
● 具有过流、过压和跟踪误差超差等保护
- 支付方式：
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝
在线选购
价格梯度：
- 1
- ￥349
- 2-9
- ￥339
库存 : 9
月销量 : 13
发货日：48小时内
发货日：48小时内
产品概述
尺寸说明
电气连接
矩频曲线
使用说明
资料下载
用户评价
CL1-507
雷赛超高性能闭环步进驱动器
产品特性
| 型号 | CL1-507 （V2.0） |
相数 | 2 |
|---|---|---|---|
| 电流（A） | 0-7 | 建议使用电压（VDC） | 24-50 |
| 控制模式 | 脉冲+方向 / 脉冲+脉冲 | 控制信号（V） | 5/24 |
| 输入电压（V） | 24-50 | 输出电流（A） | 0-7 |
| 长 宽 高（mm） | 118*79.5*25.5 | 低速抗振功能 | 有 |

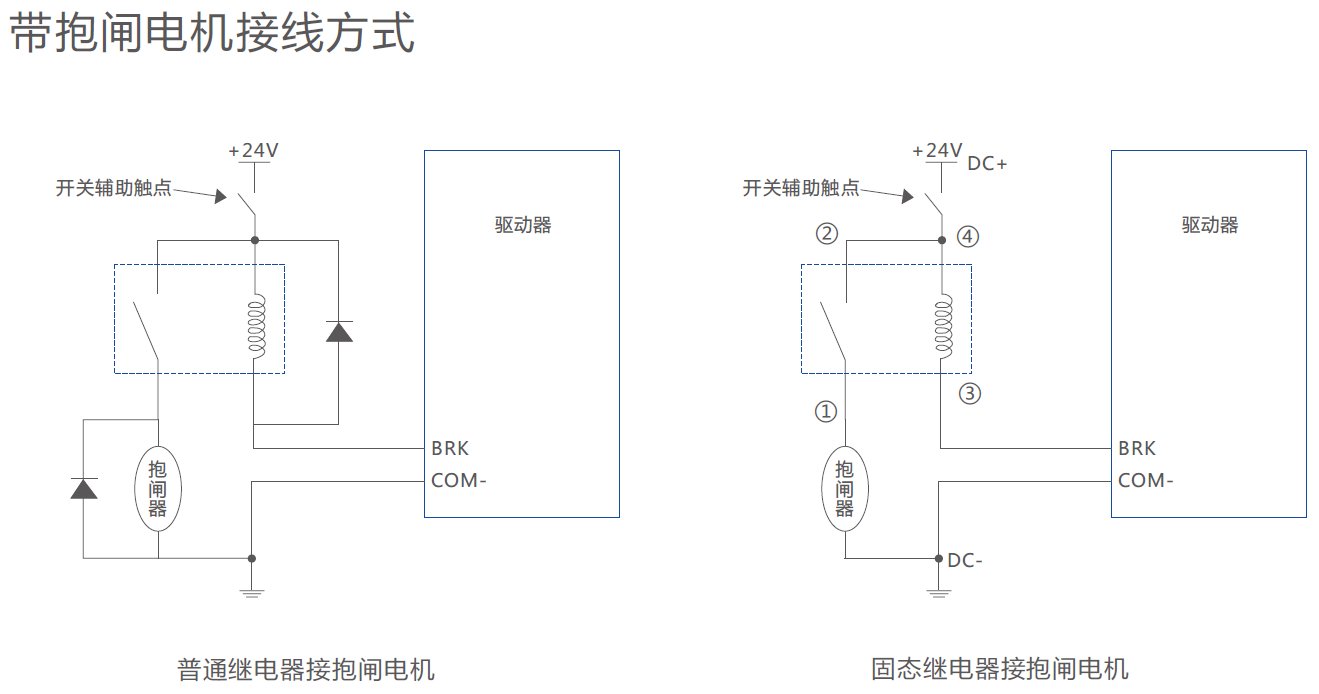

| 抱闸输出 | 有 | 报警输出 | 有 |
| 到位信号输出 | 有 | 滤波功能 | 有 |
| 5/24V输入信号选择 | 有 | 单双脉冲选择 | 有 |
| 调试端口 | 有 | 数字量输入 | 4路 |
| 模拟量输入 | 无 | 重量（Kg) | 0.28 |
| 安装方式 | 立式 | 工作环境温度（℃） | 0-50 |
| 绝缘等级（MΩ) | 100 | 认证类型 | 无 |
| 推荐配套电机 | 57CME13D /57CME22D /57CME23 /57CME26 | 其他 | D57CME21 /D57CME31 /60CME22X /60CME30X |
雷赛CL1-507闭环步进电机驱动器

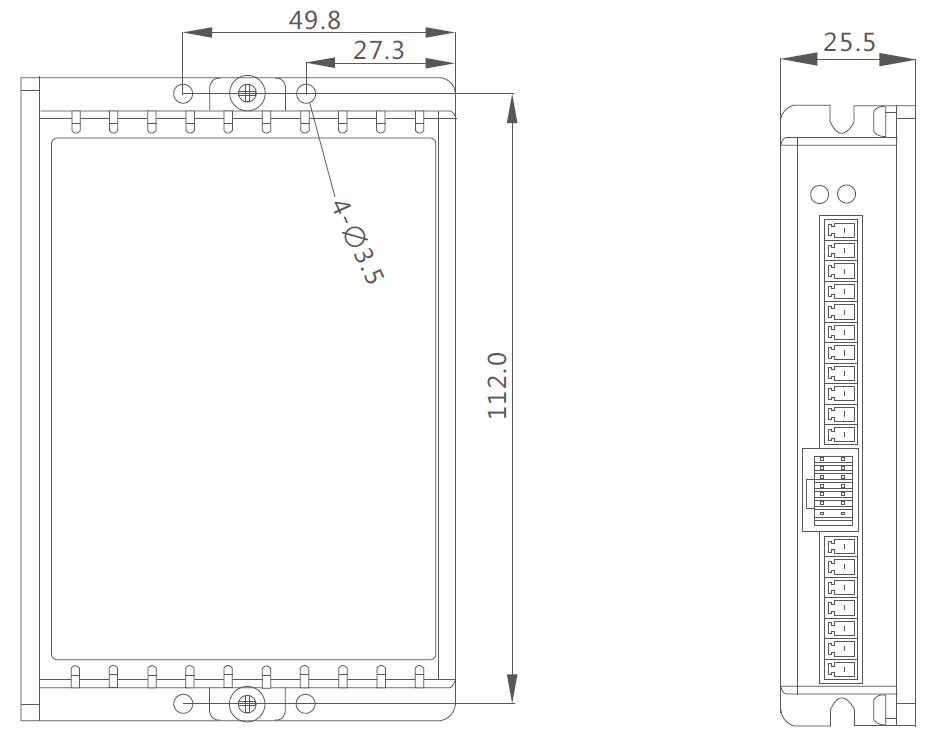

安装尺寸图 ( 单位：mm )

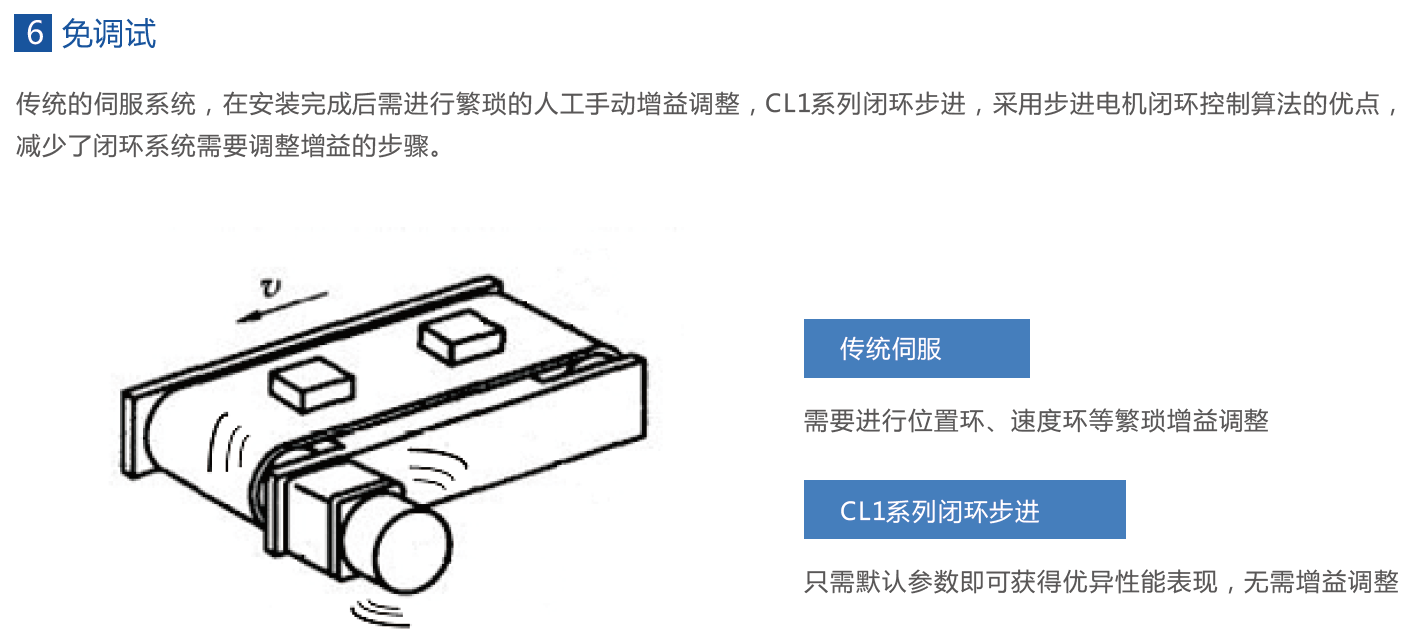

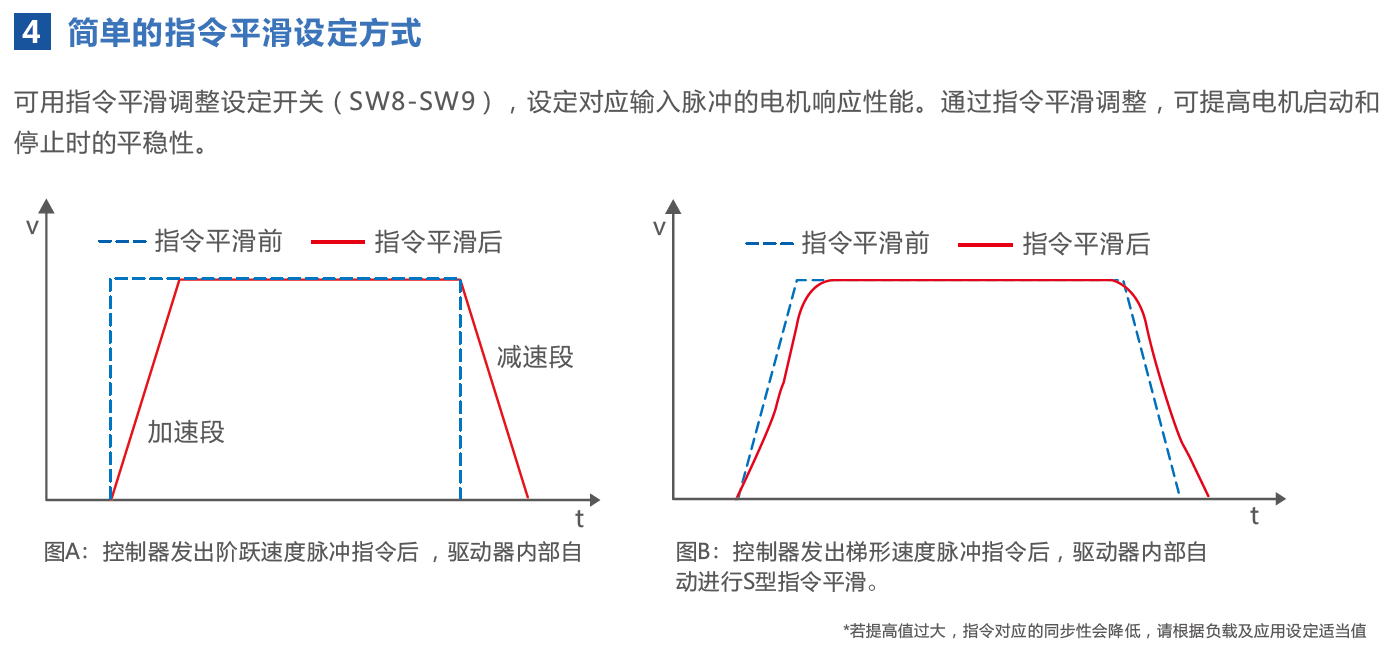

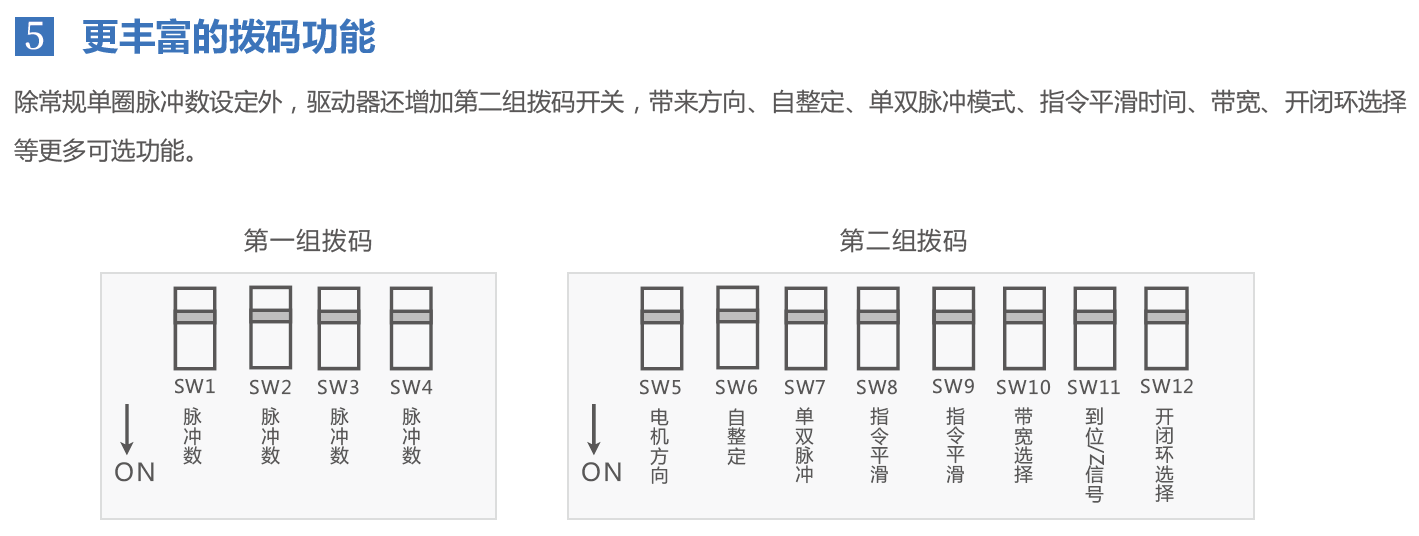

CL1-507采用最新专用电机控制DSP芯片和优化的闭环控制技术，彻底克服步进电机丢步的问题，同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动，从而提升机器的加工速度、精度以及降低机器的能耗。CL1-507在功能接口上进行了重点优化，两组共12位侧拨可以进行多项常用功能设置，包括指令平滑，使得调试更加方便。此外， CL1-507适配电机安装尺寸与传统的57/60系列步进电机完全兼容，升级步进驱动简单，并且成本仅相当于交流伺服系统的50%。
CL1-507采用最新专用电机控制DSP芯片和优化的闭环控制技术，彻底克服步进电机丢步的问题，同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动，从而提升机器的加工速度、精度以及降低机器的能耗。CL1-507在功能接口上进行了重点优化，两组共12位侧拨可以进行多项常用功能设置，包括指令平滑，使得调试更加方便。此外， CL1-507适配电机安装尺寸与传统的57/60系列步进电机完全兼容，升级步进驱动简单，并且成本仅相当于交流伺服系统的50%。
