振动小、运行平稳、高速输出扭力大是三相步进电机的主要特点。
●最大保持扭力6.8Nm.
●额定电流3.5A.
●机身长127mm
●轴径14mm

在线均为含税价

数量
- +
支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝

在线选购

价格梯度:
1
¥428
2-9
¥409
>9:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 82 月销量 : 0
发货日:48小时内
单价:¥428

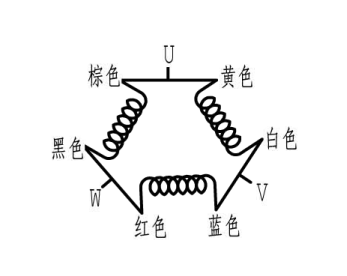

产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价
3S系列三相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体材料制造,独创业界领先的磁路设计方案,具有运行转矩大、温升小、可靠性高等特点,且内部阻尼特性良好,无明显振荡区,运行平稳。

产品特性
型号 863S68H 相数 3
机座 86 保持力矩(N.m) 6.8
定制类型 标准 电机机座(mm) 86
额定电流(A) 3.5 步距角 1.2
电阻(Ω) 4.5 电感(mH) 20
转子惯量(Kg·cm²) 3.3 定位力矩
绕线类型 建议使用电压(VDC) 60
电机重量(KG) 4.26 电机长度(mm) 127
电机轴径(mm) 14 电机键槽/平台 键槽4
前出轴(mm) 32 后出轴(mm) 0
电机出线类型 电机出线数目 6
电机出线长度(mm) 400 工作环境温度(℃) -10~50
IP防护等级 IP40 绝缘等级 B
认证类型 CE 推荐配套驱动器
文件名称
文件类型
日期
下载

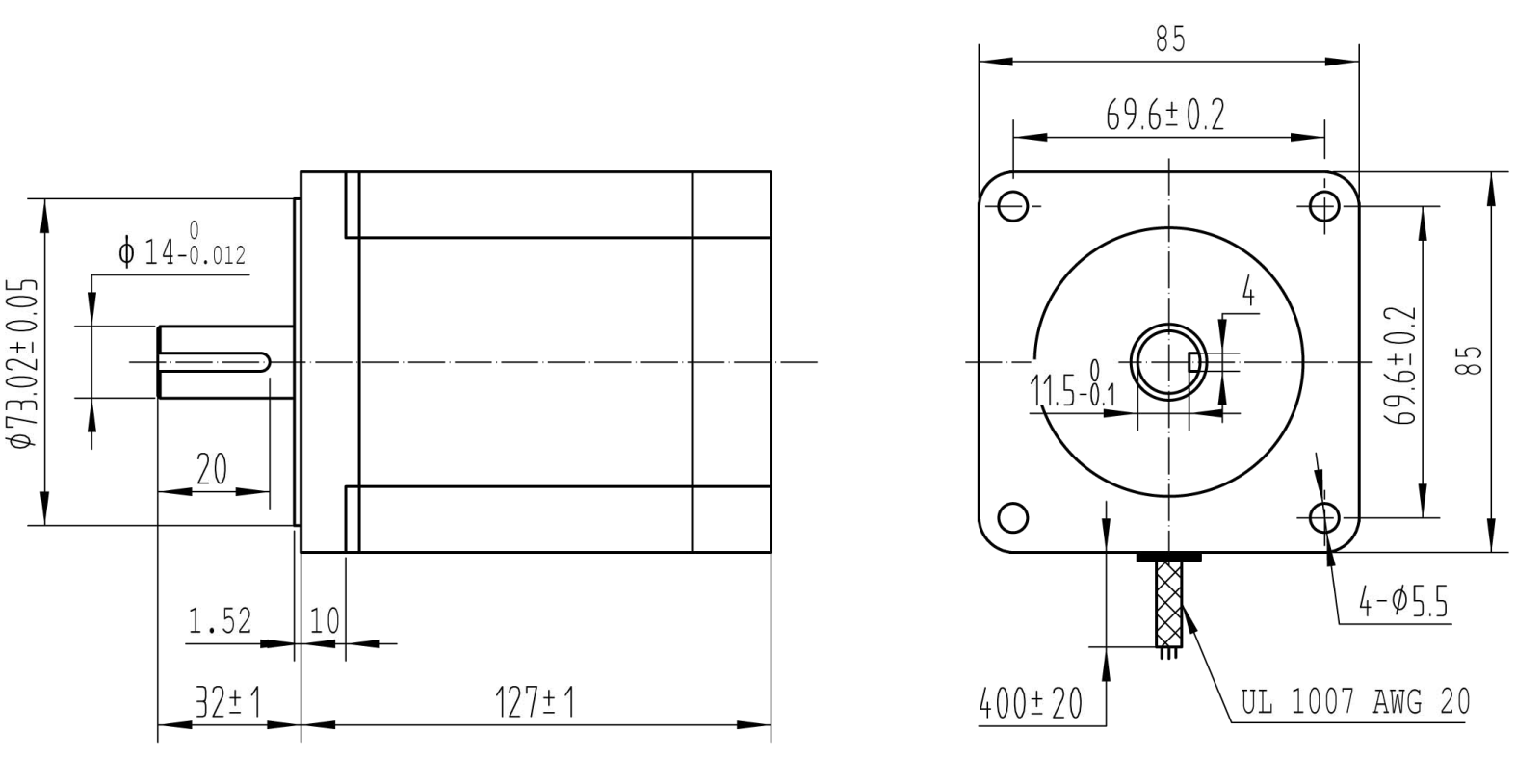

·863S68H 步进电机2D图
2D图纸
2018-12-27
